Cortizo · Correr em alumínio

Cortizo COR Vision

Sistema minimalista para envidraçados panorâmicos, em que os perfis representam apenas 9 a 14% da construção.

As linhas visíveis muito finas e o nó central oculto dão à janela uma leitura quase totalmente em vidro. Indicado para grandes construções de dois carris com estética contemporânea.

Pedir Orçamento +351 210 540 630

Corte do perfil Cortizo COR Vision, vista 1 de 19

Corte do perfil Cortizo COR Vision, vista 2 de 19

Corte do perfil Cortizo COR Vision, vista 3 de 19

Corte do perfil Cortizo COR Vision, vista 4 de 19

Corte do perfil Cortizo COR Vision, vista 5 de 19

Corte do perfil Cortizo COR Vision, vista 6 de 19

Corte do perfil Cortizo COR Vision, vista 7 de 19

Corte do perfil Cortizo COR Vision, vista 8 de 19

Corte do perfil Cortizo COR Vision, vista 9 de 19

Corte do perfil Cortizo COR Vision, vista 10 de 19

Corte do perfil Cortizo COR Vision, vista 11 de 19

Corte do perfil Cortizo COR Vision, vista 12 de 19

Corte do perfil Cortizo COR Vision, vista 13 de 19

Corte do perfil Cortizo COR Vision, vista 14 de 19

Corte do perfil Cortizo COR Vision, vista 15 de 19

Corte do perfil Cortizo COR Vision, vista 16 de 19

Corte do perfil Cortizo COR Vision, vista 17 de 19

Corte do perfil Cortizo COR Vision, vista 18 de 19

Corte do perfil Cortizo COR Vision, vista 19 de 19

Arraste para rodar

Características técnicas

Os valores de referência do sistema, tal como constam da ficha do fabricante.

1,4Uw (W/m²K)

116profundidade do aro (mm)

26–30envidraçamento (mm)

320peso máx. da folha (kg)

2carris

* Uw de 1,4 W/m²K com Ug 1,1 e caixilho de alumínio. Folha até 3000 × 2500 mm, profundidade da folha de 37 mm. O valor real depende do vidro e da dimensão do vão.

Corte do perfil

Os nós do sistema à escala: encontro central, soleira e esquema de quatro folhas. Clique para ampliar.

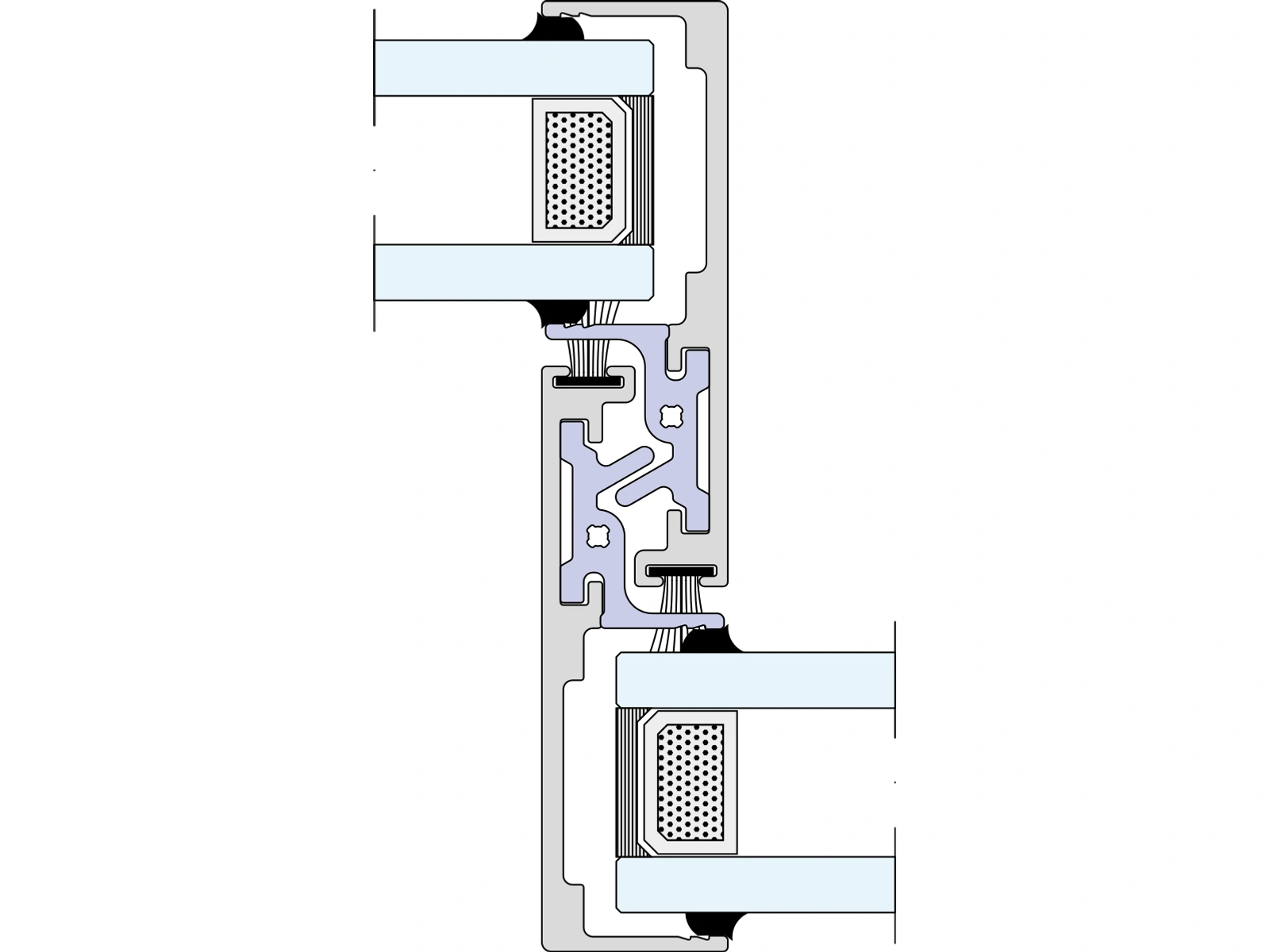

Encontro central de 20 mm — Cortizo COR Vision — **Encontro central 20 mm**O nó minimalista que define o sistema: apenas 20 mm de alumínio entre vidros.

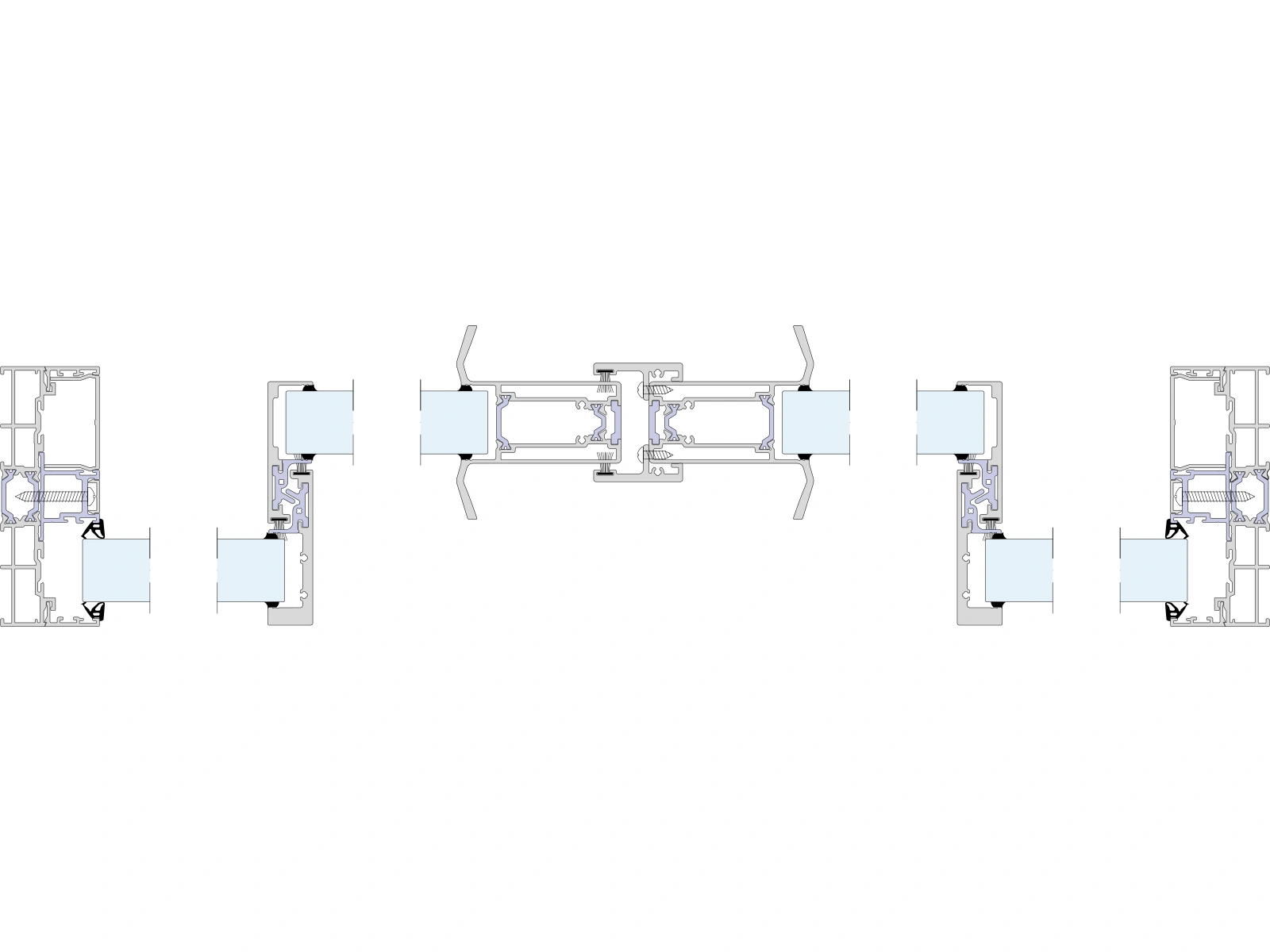

Horizontal, esquema OXXO — Cortizo COR Vision — **Horizontal, esquema OXXO**Quatro folhas: duas móveis ao centro e dois fixos laterais, com todas as cotas.

Vertical, esquema AG — Cortizo COR Vision — **Vertical, esquema AG**Do travessão superior à soleira, na variante sem canal de drenagem.

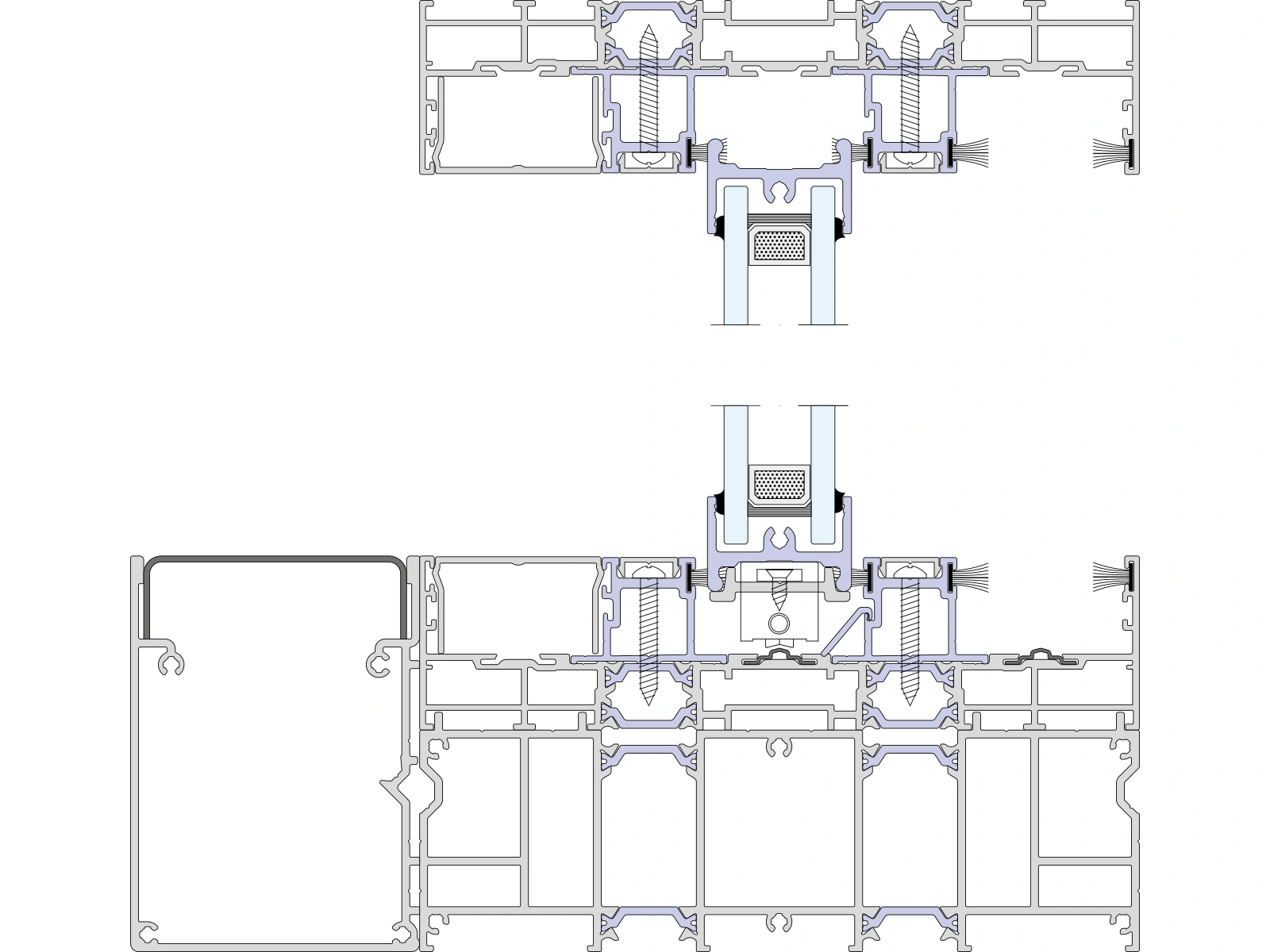

Vertical AG com drenagem — Cortizo COR Vision — **Vertical AG com drenagem**A mesma secção vertical com o canal de drenagem ao nível do pavimento.

Vertical, esquema OXXO — Cortizo COR Vision — **Vertical, esquema OXXO**Travessão superior, folha e soleira do esquema de quatro folhas.

Aro com folha, corte cotado — COR Vision — **Aro com folha**Esquema AG: nó de aro e folha, cotado ao milímetro.

Aro com folha, segunda variante — COR Vision — **Aro com folha, segunda variante**Esquema AG: outra forma de folha no mesmo aro, cotado ao milímetro.

Aro com folha, terceira variante — COR Vision — **Aro com folha, terceira variante**Esquema AG: terceira forma de folha no mesmo aro, cotado ao milímetro.

Construção do sistema

Os dados construtivos que determinam a dimensão, o peso e o desempenho do vão.

Profundidade da folha: 37 mm
Dimensão máx. da folha: 3000 × 2500 mm
Envidraçamento ótimo: 28 mm (6esg / 16ar / 6esg)
Rutura térmica: 16 a 24 mm
Perfil visível: 9 a 14% da construção
Acabamento: Paleta RAL K7 e, a pedido, outras cores

Desempenho térmico

Uw de 1,4 W/m²K com Ug 1,1 e caixilho de alumínio, em construção de dois carris.

Aplicações

Fachadas panorâmicas de moradias contemporâneas, onde o vidro deve dominar a leitura do vão.

Acabamentos

Lacagem em toda a paleta RAL K7 com certificação Qualicoat e, a pedido, noutras cores.

Perguntas frequentes

As respostas rápidas às dúvidas mais comuns sobre o Cortizo COR Vision.

Qual é o desempenho térmico do COR Vision?

Uw de 1,4 W/m²K com vidro 6esg / 16sws / 6t esg (Ug 1,1) e caixilho de alumínio. O valor real depende do vidro e da dimensão do vão.

Que dimensões máximas são possíveis?

Folha até 3000 × 2500 mm, com peso até 320 kg (idealmente 200 kg).

Quanto perfil fica visível?

Os perfis representam apenas 9 a 14% da construção, com o nó central oculto.

Qual é o prazo de fabrico e que garantia tem?

O fabrico demora tipicamente 6 a 8 semanas após a medição e a adjudicação. A instalação é feita pela nossa equipa própria e o sistema tem 10 anos de garantia.
